VetroMount 1kN Profilé U de montage au sol 2,5m

BOHLE - BO5403008

Montage : Montage par le haut. Set de montage a ajouter BO5403093 (pour 88.4 feuilleté/trempé). Matériau : En aluminium. Décor : E6/C0. Type de produit : Profilé de montage au sol. Charge linéaire : 1,0 kN
Le profilé U VetroMount pour montage sur sol est fabriqué en aluminium extrudé et impressionne par son aspect de haute qualité. Un espacement des vis de seulement 400 mm est nécessaire pour fixer solidement le profilé. L'utilisation de vis à béton évite d'avoir à enfoncer des ancrages à expansion. Tous les accessoires tels que les embouts, les profilés de recouvrement, les caoutchoucs d'espacement, etc. sont disponibles.
Important pour la planification et l'exécution : le certificat d'essai de l'Inspection générale des bâtiments (AbP), et des informations importantes sur la statique et sur le drainage se trouvent dans l'onglet "Téléchargements". Le drainage, en particulier, doit être pris en compte lors de la planification d'un système de garde-corps en verre. Les charges de vent doivent également être prises en compte pour l'utilisation à l'extérieur. Notre aperçu de la statique, que vous pouvez également trouver dans l'onglet "Téléchargements", sert de base à la planification.
Le système de garde-corps VetroMount® (sous Avis Technique) développé par les ingénieurs de Bohle peut être installé en quelques étapes simples, ce qui permet d'économiser du temps et de l'argent. Cela est possible grâce à la fixation pratique du profilé et aux cales pour le verre brevetés : alors que le profilé (pour le montage par le haut) ne nécessite qu'une simple vis à béton pour la fixation tous les 400 mm, la fixation du verre repose sur l'idée ingénieuse du principe du serre-câble. Il garantit que les vitres sont fixées à 100% dans le profilé par un simple mouvement de poussée et de traction. Installer, aligner, sécuriser - trois étapes intuitives suffisent pour créer le système de garde-corps parfait. Si un volume de verre doit être remplacé, un ingénieux mécanisme de déverrouillage permet également un démontage rapide.

Epaisseur de verre feuilleté 12,76 - 21,52 mm
Hauteur max. du verre 1300 mm
Largeur min. du verre 300 mm
Charge linéaire 1,0 kN

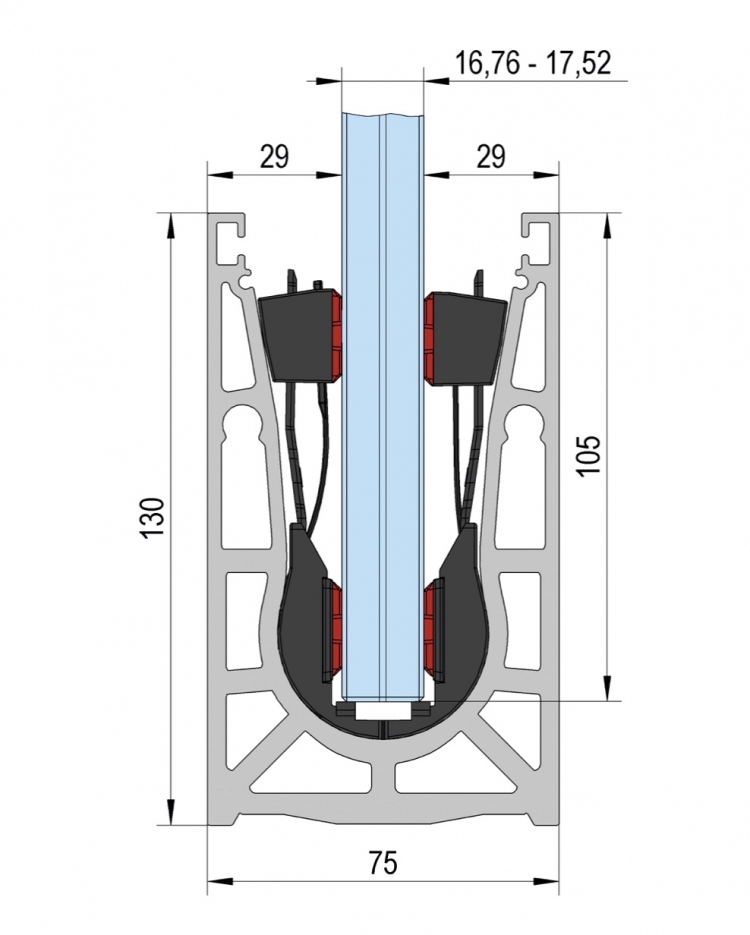

103 mm de hauteur de verre dans le profilé pour une épaisseur de verre de 12 mm, ou 105 mm pour une épaisseur de verre de 15 à 21 mm
Le calcul de structure facilite la justification statique – Veuillez tenir compte du certificat spécifique à chaque pays
Calcul statique du système disponible
Montage avec et sans profilé de recouvrement
Adapté à l’intérieur et à l’extérieur
Pour une utilisation à l'intérieur, nous recommandons les vis suivantes : Vis à béton Hilti HUS3-H 10 x 100 (BO 5211160) ou vis à béton Fischer ULTRACUT FBS II 10 x 85
Pour l'extérieur, nous recommandons les vis suivantes : Vis à béton Hilti HUS-HR 10 x 105 (BO 5211161) ou vis à béton Fischer ULTRACUT FBS II A4 US 10 x 85.
569.00 €TTC
Tarifs PRO, Revendeurs et Quantité : Nous consulter



Approvisionnement Délai moyen de réapprovisionnement
   (pour qté supérieur au stock actuel) : 4 à 12j
